(1)体积小、质量小，在相同功率条件下，体积和质量比相控整流器减小很多，如48V/400A晶闸管整流器的质量需580kg，而600A高频整流器的质量仅为237kg。高频开关整流器适宜于分散供电，可与电信设备和VRLA蓄电池同置一室。
(2)节能，效率约在90%以上。
(3)功率因数(PF)高，一般大于0.92，而相控电源为0.65左右。在有功率因数校正电路时，PF接近1，因而对公共电网不会造成污染。
(4)模块可热备份冗余应用，可靠性高。
(5)装有监控模块，与计算机相结合组成智能化电源，便于集中监控。
(6)噪声低，当开关频率在40kHz以上时，基本上无噪声。
(7)扩容容易，调试简单。
(8)维护方便，易于更换故障模块。

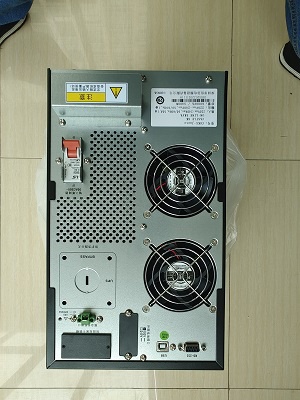

ups电源高频开关整流器的分类
ups电源在国内外有关高频开关整流器的文献和产品样本中，经常可以见到不同种类高频开关整流器的名称，这是由于命名者力图反映所论高频开关整流器的特色，从不同角度按主要电路结构、控制方式和所采用的关键元器件不同而引起的，归纳起来，主要可以分为以下几类。
(1)按调制方式分，有脉冲宽度调制(PWM)、脉冲频率调制(PFM)和混合调制。脉冲宽度调制指在开关脉冲频率恒定的情况下，将二次整流后的输出电压的波动变换为脉冲宽度的变化，从而改变脉冲的占空比，驱动开关器件，使输出电压稳定。
如果将二次整流后的输出电压的变化变换为既改变脉冲宽度，又改变脉冲频率，就可得到在很宽的范围内调节输出电压，使其稳定，这就成为PWM和PFM的混合调制方式。
(2)按采用的开关技术分，有硬开关和软开关。硬开关指整流器中的功率开关器件，工作在电流不为零时的强迫关断，和电压不为零时的强迫导通；软开关指整流中的功率开关器件，工作在零电流关断和零电压导通状态。
(3)按主电路结构分，有潜振型和非潜振型。实际上，谢振型整流器是采用软开关技术设计的，按其功率开关器件的过零方式可分为零电茂开关型(()和零电压开关型(ZVS)，因而其开关损耗小，工作频率高，可达10MHz以上。非讲振型整流器是采用硬开关技术设计的，由于其功率开关器件是在电流或电压的非零状志下关断和导通的，开关损耗较大，因而开关频率不能太高。但其电器结构比较简单，技术比较成熟将讲振技术与PWM技术结合起来，构成ZVS(零电压开关)全桥PWM-DC/DC变换器开始应用于高额开关整流器，使硬开关功率损耗减小，达到提高工作频率的目的，而且电路结构比较简单。
(4)按交流电的输入类型分，有单相与三相。按变换器的级别分，有单级和双级。
ups电源功率因数校正电路从图3-18所示的高频开关整流器的组图中，对这一部分作详细的介绍。
1.功率因数及其提高措施,功率因数定义为有功功率与表现功率的比值。高频开关电源对交流输入功率而言是非线性负载，其功率因数与一般电工设备的线性负载不同。前者的电源波形为非正弦形，而后者为正弦形，前者必须考虑谐波对功率因数的影响，而后者则不必考虑。为了说明高频开关电源的功率因数的情况，引入了三个概念：基波功率因数、谐波因数、总功率因数。
ups电源基波功率因数。基波功率因数也称为位移因数。在线性交流电源电路中，负载可为阻性、容性、感性或它们任意二者或三者的组合，其电压和电流的波形均为电源电压频率的正弦波，因为交流电网侧有电抗存在及电力变压器的磁化电流作用，使得电压和电流之间的相位角不同。设电路电压和电流之间的相位差为4.，电压和电流的有效值和幅值分别,ups电源为了提高基波功率因数，要校正相位差g，使其拉近于0，即电压与电流之间的相位接近相等，使PF，接近于1。基波功率因数有“+”、“-”之分，“+”表示基波电流超前于基波电压，负载为容性；“表示基波电流落后于基波电压，负载为感性；负载为阻性，则没有“+”、“-”之分。 _”
ups电源谐波因数。谐波因数也称畸变因数，定义为基波电流有效值4与基波电流及谐波电流总的有效值/之比，用μ表示，其表达式为,表达式，即 为了说明这个表达式的来源，先写出非正弦交流电压和电流的有效值U、1及其有功功率的
