ups电源高频开关整流器的组成|ups电源厂家联系方式

来源:UPS电源 发布时间:05/06/2022 浏览次数:
ups电源高频开关整流器的组成、原理和特点.ups电源直流供电系统的设备主要由整流器、蓄电池组和直流配电屏等构成。已在3.2节介绍了直流配电系统,有关整流器和蓄电池的工作原理、组成、技术指标和应用方面的知识将在本节和以下各节中介绍,并将给出一些产品的实例。整流器是将交流配电屏引入的交流电变换为直流电的装置,其输出端通过直流配电屏与蓄电池组和负载连接,向电信设备提供直流电源。对电信设备需要多种电压时,可以采用直流一直流变换器将基础电源的电压变换为所需的电压。ups电源传统的晶闸管相控整流器工作频率低,要求变压器和滤波元件的体积大、质量大和耗能多,随着大功率器件和微电子技术的发展,高频开关整流器已逐渐取代晶体管相控整流器,故本书中不再介绍相控整流器的技术。
1.组成ups电源高频开关整流器也称为无工频变压器整流器,主要由三部分组成:主电路、控制电路和辅助电源,如图3-18所示。显然,其主电路是其主要部分,它完成从交流输入到直流输出的全过程。控制电路是神经系统,它从输出端取样,与设定值进行比较,取出误差信号去控制主电路的相关部分,改变频率或脉宽,使输出达到稳定,同时根据反馈信号对整机进行监控和显示。辅助电源对有源网络提供所要求的各种电源。ups电源主电路。高频开关整流器的主由路如图3-18所示 句括发流滤波、整流、功率因数校正、DC/DC变换、直流滤波等。

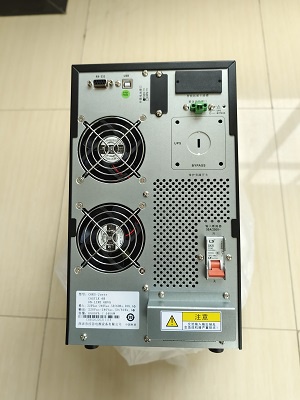

ups电源厂家
ups电源高频开关整流器的组成
1交流滤波。处于整流模块的输入端口,这一部分包括低通滤波、浪涌抑制等电路,用于消除高次谐波电流浪涌电压以及外界射频的干扰。
②整流。整流电路采用桥式硅整流电路,它把单相或三相交流电变为直流电,并向功率因数校正电路提供稳定的直流电源。
3功率因数校正。没有功率因数校正电路的整流模块,功率因数只有0.65左右。为了消除由整流电路引起的谐波电流污染电网和减小无功损耗,必须用功率因数校正电路提升功率因数。
4直流/直流变换电路。这部分电路由逆变和高频整流两部分组成,逆变部分将直流高压变换为高频低压。高频整流部分将高频电压变换为电信设备所需要直流低压(-48V,-24V)。⑤直流滤波及输出。这部分整流模块的输出端口,包括高频整流滤波及抗电磁干扰等电路,最后提供稳定可靠的直流电源。
(2)控制电路。除主电路之外的其他电路都可称为控制电路,它包括检测放大电路U/M(电压/脉宽)转换电路或U/F(电压/频率)转换电路、时钟振荡器(或恒频脉冲发生器)、驱动电路、保护电路及辅助电源等。
控制电路应为功率开关管提供激励信号,应能将主电路输出电压的微小变化转换成脉宽或频率变化,实现自动调整输出电压的目的负载发生短路或过流时应有保护功能,辅助电源为控制电路提供必要能源。
ups电源厂家

ups电源高频变换原理,高频开关整流器的工作原理是市电直接由二极管整流后,经功率因数校正电路、功率变换电路,把直流电源变换成高频率的交流电流,再经高频整流成电信设备需要的低电压直流电源。采用高频换流技术可使变压器的体积、质量大为减小,这是高频开关整流器的技术核心,可用式(3-1)说明变压器电压与其他参量间的关系,ups电源变压器电压(V);B为磁通(T);S为铁芯截面积(m’);F为频率(Hz);N为绕组班数。96间,饮心截面就小,绕组臣数也少
 ups电源厂家
ups电源国此报高变换器的鞋率、使高 关整流器成为体积小、质量小和效率高的电源设备。法城由的择心 高频功率变换电路,即直流—交流逆变器完成从直,整流模块,一般开关频率有50kHz-100kHz范围,
