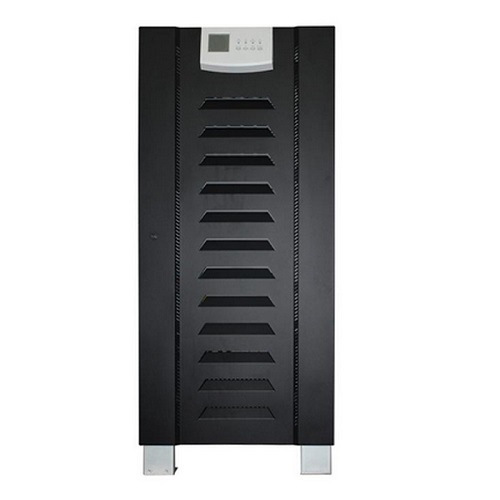

60KVA,三相UPS电源,

产品名称：三进三出大功率工频机UPS电源

产品信息：TD系列UPS性能可靠、稳定、人性化、操作简单。特别适合金融、电信、政府、交通、制造、教育等行业的设备。
1、先进的DSP数字化控制技术
      采用先进的数字化控制技术，提高机器的稳定性和可靠性。ECO功能最大化的为客户节省使用成本。
2、大屏幕LCD+LED中英文显示
      LCD+LED完美组合，中英文显示，显示内 容丰富易懂，双显示更显可靠性及人性化。
3、双路交流电源输入
      主路交流输入电源与旁路交流输入电源可以采用两组来自不同电网的输入。
4、并机功能
      支持3台UPS并联冗余（选项）。
5、带载能力强
      采用带输出隔离变压器的全桥拓扑，带载能力、抗冲击能力更强。输出负载功率因数为0.8。
6、充电电流可设置
      用户可以根据电池容量在LCD上自由设定合适的充电电流（1~25A）。
7、电池管理功能
      主要包括电池故障检测、电量不足，电池丢失等常规功能。
8、频率和相序自适应系统
      输出频率可以根据市电频率自动设置为50Hz或者60Hz；
      输出相序可以根据输入相序自动跟踪锁相。
9、保护和告警功能
      具有多种告警方式，可通过声、光、LCD、输出接点等进行及时提示；具有输出短路、输入过压，电池反接等保护功能。
10、强大的面板设置功能
      输入频率：40~60Hz/50~70Hz
      输出电压：200/208/220/230/240Vac (相电压)
      输出频率：50Hz/60Hz
      充电电流：1~25A
      电池放电时间
      定时开机
      定时关机
      工作模式：ECO 、EPO
      LCD中文、英文设定

型号 (三进三出)

10KVA

20KVA

30KVA

40KVA

50KVA

60KVA

80KVA

100KVA

120KVA

160KVA

200KVA

主路输入

额定电压

380V(线电压)

电压范围

380V±25%

频率范围

50Hz系统时：46Hz-54Hz；60Hz系统时：56Hz-64Hz

旁路输入

额定电压

380V(线电压)

电压范围

50Hz系统时：46Hz-54Hz；60Hz系统时：56Hz-64Hz

频率范围

46Hz-54Hz, 56Hz-64Hz

输出

额定功率

10KVA /8KW

20KVA /16KW

30KVA /24KW

40KVA /32KW

50KVA /40KW

60KVA /48KW

80KVA /64KW

100KVA /80KW

120KVA /96KW

160KVA /128KW

200KVA /160KW

额定电压

380V(线电压)

输出电压范围

200/208/220/230/240VAC （相电压）

输出配线

三相四线+保护地线

稳态电压精度

±2%

动态电压瞬变

≤9%

动态瞬变恢复时间

≤60ms

输出电压波形失真度

≤3%（线性负载）；≤8%非线性负载

功率因数

0.8(滞后)

频率跟踪范围

50Hz系统时：46Hz-54Hz；60Hz系统时：56Hz-64Hz

频率精度(电池逆变)

50Hz系统时：(50±0.1)Hz；60Hz系统时：(60±0.1)Hz

三相相位差

120±1°C

频率跟踪速率

1Hz/Sec

过载能力

105%±5%≤负载时，预警过载；105%±5%<负载≤125%±5%时， 2分钟后转旁路输出；125%±5%<负载≤150%±5%，30分钟后转旁路输出； 负载>150%±5%时，500毫秒后转旁路输出；

输出电流峰值比

≥3:1

切换时间(正常模式)

0ms

系统

系统效率(线性负载)

≥76%

≥82%

≥82%

≥85%

≥89%

≥90%

显示

LCD+LED

EMS/EMI

传导

IEC EN62040-02

辐射

抗扰性

IEC 61000-4-2.4.5 Level IV, IEC61000-4-3 Level III

安规要求

GB4943-2001/IEC62040-1

噪声(1M)

≤55dB

≤70dB

绝缘电阻(Ω)

>2M(500VDC)

电涌保护

IEC60664-1 IV

环境

工作温度

0℃ - 40℃

海拔

<1000m

存储温度

-15℃ - 45℃

工作湿度

20% - 95%

电池

192VDC

384VDC

尺寸×（宽×高×深）mm

260×717 ×560

370×900 ×655

455×1055×830

515×1125 ×830

可根据客户需求定制
