ups电源传统电力室配置示意图。对于集中供电,电力室的配置包括交流配电设备、整流器、直流配电设备、蓄电池。各机房从电力室直接获得直流电压和其他设备、仪表所使用的交流电压。这种配置有它的优点,例如集中电源于一室,便于专人管理。蓄电池不会污染机房等。但它有一个致命的缺点,即浪费电能,传输损耗大,线缆投资大。因为直流配电后的大容量直流电流由电力室传输到各机房,传输线的微小电阻也会造成很大的压降和功率损耗。对于分散供电,电力室成为单纯交流配电的部分,而将整流器、直流配电和蓄电池组分散装于各机房内。这样,将整流器、直流配电、电池化整为零,使它们能够小型化,相对的小容量。但这里有个先决条件,蓄电池必须是全密封型的,以免腐蚀性物质的挥发而污染环境、损坏设备(现行的全密封型的电池已经能达到要求了)。

ups电源供电最大的优点是节能。因为从配电电力室到机房的传输线上,原先传输的直流大电流,现在变为传输380V的交流。计算表明,在传输相同功率的情况下,380V交流电流要比48 V的直流电流小得多,在传输线上的压降造成的功率损耗只有集中供电的1/49~1/64。ups电源系统的构成,ups电源系统一般由交流供电系统、直流供电系统和接地系统组成,如图7.2所示。ups电源 交流供电系统 信电源
1)系统组成ups电源的交流供电 高压配电所、降压变压器、油机发电机、UPS和低压配电屏 系统 组成 交流供电系统可以有种交流电源:变电站供给的市电、油机发电机供给的自备交流电、UPS供给的后备交流电
2)油机发电机为防止停电时间较长导致电池过放电,电信局一般都配有油机发电机组。当市电中断时,通信设备可由油机发电机组供电。油机分普通油机和自动启动油机。当市电中断时,自动启动油机能自动启动,开始发电。由于市电比油机发电机供电更经济可靠,所以,在有市电的条件下,通信设备一般都应由市电供电。

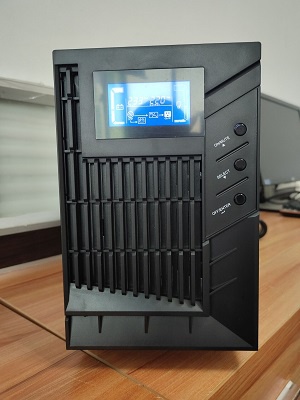

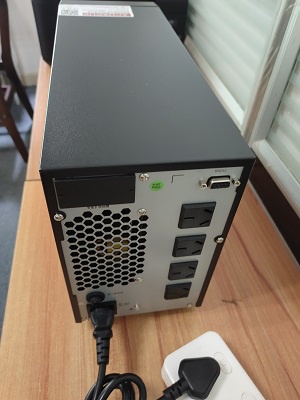

3)UPS电源为了确保ups电源不中断、无瞬变,可采用静止型交流不停电电源系统,也称DPS。UPS一般都由蓄电池、整流器、逆变器和静态开关等部分组成。市电正常时,市电和逆变器并联给通信设备提供交流电源,而逆变器是由市电经整流后给它供电。同时,整流器也给蓄电池充电,蓄电池处于并联浮充状态。当市电中断时,蓄电池通过逆变器给通信设备提供交流电源。逆变器和市电的转换由交流静态开关完成。
4)交流配电屏输入市电,为各路交流负载分配电能。当市电中断或交流电压异常时(过压、欠压和缺相等),低压配电屏能自动发出相应的告警信号。
5)连接方式——交流电源备份方式大型通信站交流电源一般都由高压电网供给,自备独立变电设备。而基站设备常常直接租用民用电。为了提高供电可靠性,重要通信枢纽局一般都由两个变电站引入两路高压电源,并且采用专线引入,一路主用,一路备用,然后通过变压设备降压供给各种通信设备和照明设备,另外还要有自备油机发电机,以防不测。一般的局站只从电网引入一路市电,再接入自备油机发电机作为备用。一些小的局站、移动基站只接入一路市电(配足够容量的电池),油机为车载设备。
